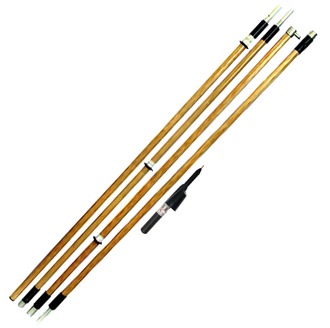

Указатель напряжения однополюсный до 1000В в комплекте со штангой ШО-10-4-6,6 УНН-1СЗИП-Ш:
Указатель напряжения типа УНН-1СЗ ИП-Ш предназначен для проверки наличия или отсутсвия напряжения на линиях электропередач переменного тока напряжением от 50 до 1000 В частотой 50 Гц, при температуре от -45°С до 40°С и относительной влажности воздуха не выше 80% (при + 25°С).
Для определения наличия или отсутсвия напряжения на ВЛ с поверхности земли, без подъема на опору ВЛ, указатель комплектован удлинительной 4-х звенной сборной изолирующей штангой.
Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые.
Указатель позволяет перед эксплуатацией произвести самопроверку работоспособности.
Источник питания указателя: один элемент CR-123 фирмы Panasonic, напряжением 3В, емкостью 1500 мАч. Низкая величина рабочего тока – 7 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации - лет 5.
Технические характеристики УНН-1СЗИП-Ш:
-
Номинальное напряжение электроустановки 1 кВ;
-
Напряжение (порог) срабатывания указателя 12 В;
-
Величина рабочего тока не более 7 мА;
-
Габаритные размеры указателя:
- в рабочем положении Ф 72 x 370 мм,
- в упаковке 370 x 100 x 50 мм;
-
Длина удлинительной штанги в сборе 6600 мм;
-
Транспортная длина штанги 1870 мм;
-
Масса указателя не более 0,3 кг;
-
Масса удлинительной штанги не более 4,3 кг;
-
Габаритные размеры штанги в упаковке 1870x70x120 мм.
